Шаблон для копирования контуров покупают ради конкретного действия: снять форму препятствия и перенести её на заготовку. Оптовику важно проверить весь этот переход. Изделие может выглядеть ровным в упаковке, но терять профиль при переносе, не достигать нужной глубины или плохо проходить узкий участок. Поэтому ассортимент строят вокруг размеров и проверяемой работы подвижных пластин.
В каталоге контурных шаблонов есть восемь сочетаний размеров: длины 120, 150, 250 и 500 мм, каждая с обозначением 30 или 60 мм. Эти числа позволяют начать матрицу, но не подтверждают автоматически полезный ход пластин, точность или наличие фиксатора. Их значение нужно сопоставить с образцом и документацией перед формулировкой обещаний покупателю.
Какие два размера нужно развести
Первый параметр помогает оценить протяжённость снимаемого профиля. Второй связан с поперечным размером шаблона, но каталожное наименование не раскрывает метод его измерения. В заявке следует попросить схему: общая длина корпуса, рабочая длина ряда пластин, ширина изделия и доступная глубина копирования. Эти величины могут различаться.
Нельзя просто написать «копирует любой контур глубиной 60 мм», увидев название 250 × 60 мм. Часть размера может приходиться на конструкцию корпуса. Проверка на образце показывает, насколько пластины перемещаются и в какой зоне возможен перенос. Даже если поставщик подтверждает трактовку, полезно сохранить чертёж с точками измерения.
Для магазина отличие важно на типичном вопросе клиента: «нужно обойти трубу возле стены». Одного размера трубы недостаточно. Нужно понять доступ, расстояние от стены и какую часть формы предстоит перенести. Продавец может показать, как работает образец, однако не должен гарантировать пригодность по одному числу на этикетке.
Ассортиментная карточка становится понятнее, когда общий габарит отделён от рабочей возможности. Тогда покупатель выбирает инструмент по своей геометрии, а склад не смешивает две версии одинаковой длины.
Матрица восьми исполнений
Каждому сочетанию размеров присвойте отдельную складскую строку. Версии 120 × 30 и 120 × 60 мм нельзя объединить как один товар с произвольной заменой. Та же логика действует для остальных длин. Разница в поперечном размере должна оставаться видимой и в заявке, и на внутренней упаковке.
| Каталожный размер | Поле pack | Прочие поля упаковки | Проверяемый вопрос |
|---|---|---|---|
| 120 × 30 мм | 50 | Не заполнены | Рабочая зона и ход пластин |
| 120 × 60 мм | 50 | Не заполнены | Значение размера 60 мм |
| 150 × 30 мм | 50 | Не заполнены | Длина ряда пластин |
| 150 × 60 мм | 50 | Не заполнены | Сохранение профиля |
| 250 × 30 мм | 50 | unitPack 1 | Материал по описанию и образцу |
| 250 × 60 мм | 50 | Не заполнены | Фиксация и перенос |
| 500 × 30 мм | 20 | Не заполнены | Жёсткость и транспортная защита |
| 500 × 60 мм | 20 | Не заполнены | Габарит и полезная глубина |
Числа 50 и 20 взяты из поля pack. Их нельзя объявить минимальным заказом или количеством штук в розничной пачке без расшифровки. Поставщик подтверждает единицу каждого уровня тары, после чего закупщик считает транспортные места.
Короткий шаблон для локального обхода
Короткие размеры стоит оценивать на небольшом участке профиля, где инструмент можно приложить и свободно снять. Если перенос выполняется вокруг узкого препятствия, большой корпус может мешать соседним деталям. Поэтому выбор максимальной длины ради универсальности способен ухудшить доступ, даже когда изделие перекрывает весь контур.
Учебный сценарий: отделочник хочет снять форму одного выступа у дверной коробки. Перед заказом нескольких вариантов он определяет протяжённость препятствия и возможное место для корпуса. Затем сравнивает короткие образцы на той же детали. Результат записывает как пригодность к этой операции, а не универсальную оценку «лучший размер».
У магазина инструментов полезно держать демонстрационную форму с округлым и прямоугольным участками. Клиент видит принцип перемещения пластин и понимает, зачем нужна глубина. Такая демонстрация не должна изображать лабораторную точность: форма служит объяснением работы, а согласованная приёмка использует собственный контрольный профиль.
Если в спросе преобладают небольшие препятствия, короткие исполнения могут стать отдельной полочной группой. Но соотношение заказа лучше получить из обращений покупателей и продаж. Придуманная доля размерного ряда не заменяет наблюдение за конкретной точкой.
Длинный шаблон для протяжённого профиля
Исполнения 250 и 500 мм рассматривают там, где нужно снять более длинную линию за один подход. При этом проверяют, что весь корпус можно разместить вдоль объекта. Достаточная длина сама по себе не обеспечивает удобного приложения: мешать могут ниша, соседняя поверхность или выступающая ручка другого инструмента.
На длинном образце полезно проверить разные участки ряда пластин, а не только середину. Они должны перемещаться предусмотренным способом по всей рабочей зоне. Если крайние пластины заедают, часть заявленного габарита фактически не помогает покупателю. Такое наблюдение фиксируют с фотографией и расположением проблемного участка.
Перенос длинного профиля требует внимательного обращения с корпусом. В тесте отделяют ошибку оператора от изменения самой формы. Сначала профиль снимают повторно на контрольной детали, затем переносят на лист с обозначенной базовой линией. Расхождение между двумя повторами показывает, что нужно проверить методику и инструмент.
Для транспортировки длинных изделий согласуйте защиту от изгиба и давления соседнего груза. Особенно важно, чтобы подвижные элементы не становились опорой всей упаковки. Вид тары проверяют на реальном образце, а не по общей фотографии пустой коробки.
Фиксация профиля без обещаний по фотографии
В имеющихся названиях наличие механизма фиксации не указано. Изображение может помочь задать вопрос, но не подтверждает способ работы детали. Если поставщик предлагает вариант с фиксатором, нужно получить описание и проверить, что он удерживает снятый профиль при обычном переносе по инструкции.

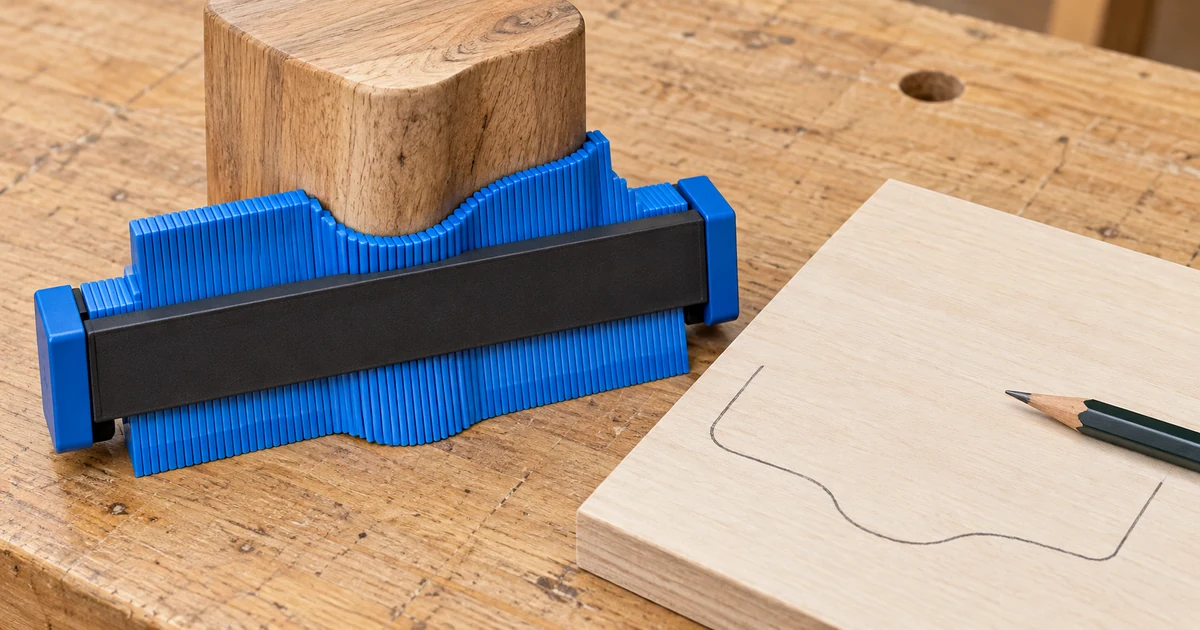

Принцип контурного шаблона состоит в сканировании формы подвижными элементами и переносе этой формы на заготовку. У специализированных производителей встречаются модели с отдельным рычагом удержания. Это показывает важность функции, но не позволяет приписать такой рычаг всем восьми товарам местного каталога.
При тесте сначала формируют профиль, затем выполняют предусмотренную фиксацию и переносят шаблон на контрольный лист. После переноса сравнивают положение пластин с исходным. Если фиксации нет, проверяют, сохраняется ли форма способом, описанным изготовителем. Не следует затягивать неизвестные винты или дорабатывать механизм ради успешного результата.
Удобная запись для заявки: «способ удержания профиля: подтверждённое описание, фото положения органа управления, результат пробы». Она помогает магазину отличать конструктивную особенность от рекламного слова «точный». Само наличие фиксатора ещё не определяет точность переноса.
Пластины, поверхность и мелкие детали
Подвижные элементы проверяют на плавность хода, отсутствие сломанных краёв и заметных пропусков. Грязь между ними может мешать повторному снятию формы. Поэтому образец осматривают до функциональной пробы и после неё. Если очистка разрешена, выполняют её по инструкции изготовителя, сохраняя материалы изделия.
Тонкая деталь профиля может не передаваться так, как ожидает покупатель. Важно проверить это на реальном препятствии, а не обещать воспроизведение любой мелочи. Шаг пластин и их форма в имеющихся карточках не определены. Назначать числовое разрешение шаблона по фотографии нельзя.
Для приёмочного образца лучше выбрать профиль с несколькими различимыми элементами: прямым участком, выступом и углублением. До теста согласуйте, какие зоны должны воспроизводиться и как оценивается результат. Такая форма даёт понятную проверку без выдуманного допуска в доли миллиметра.
Если товар рассчитан на работу около декоративной поверхности, контакт также оценивают образцом. Не прижимайте шаблон силой к заведомо чувствительному покрытию ради демонстрации. Риск повреждения материала клиента должен быть понятен из инструкции и пробного применения на подходящем участке.
Материал одной позиции не переносится на весь ряд
Описание варианта 250 × 30 мм прямо упоминает ABS пластик и наборные пластины. У остальных семи записей описание не заполнено. Поэтому одинаковый внешний вид и общий раздел каталога не дают основания назвать весь ассортимент ABS. Для каждой позиции материал подтверждают отдельно или сохраняют неизвестным.
Фразы о долговечности и ударопрочности требуют осторожности. В карточке они могут отражать описание поставщика, но без метода испытания нельзя назначить ресурс или допустимую высоту падения. В оптовом тексте полезнее указать подтверждённый материал и практическую проверку состояния после перевозки.
Если закупщик хочет единое исполнение для сети, он включает материал в требования ко всем выбранным позициям и получает подтверждение изготовителя. Это уже условие конкретного заказа. Оно не меняет автоматически сведения существующей карточки и не разрешает распространять ответ по одной модели на другие размеры.
Такой подход особенно важен при повторном заказе. Длина может остаться прежней, а конструкция корпуса или пластин измениться. Сохранённые образец и фото помогают заметить замену до распределения по магазинам, пока коробки ещё можно проверить в одном месте.
Разметка и припуск остаются задачей мастера
Шаблон передаёт форму препятствия, но не выбирает технологический зазор и не управляет резом. После переноса мастер учитывает требования материала и проекта. Нельзя обещать готовую точную посадку только потому, что шаблон приложен к трубе или выступу. Операция включает разметку, рез и проверку детали на месте.
Удобно обозначить базовую сторону заготовки перед переносом. Тогда профиль не разворачивается зеркально и не смещается относительно соседней детали. На обучающей демонстрации покажите именно эту последовательность: найти ориентир, снять форму, перенести её с сохранением направления, проверить линию. Числовой припуск не назначают без инструкции по конкретной укладке.
Для проверки прямых ориентиров полезен другой инструмент. Различия между длиной полотна, опорой и контролем разметки рассмотрены в материале об угольниках для оптовой партии. Контурный шаблон дополняет такую разметку, когда профиль перестаёт быть простым прямым углом.
Если клиент возвращает изделие после неверно ориентированного переноса, нужно разобраться в причине. Ошибка направления, недостаточная глубина и заедание пластин требуют разных действий. Протокол демонстрации и фотографии помогают отделить их без предположений о качестве всей партии.
Входной контроль с повторным переносом
На приёмке сверяют оба обозначенных размера, комплектность и упаковочную единицу. Затем выбранные образцы сравнивают с утверждённым контрольным шаблоном. В отчёте отмечают место отбора и код товара, чтобы замечание к 500 × 60 мм не распространялось автоматически на короткую модель.
Функциональный тест лучше повторить. Оператор снимает один профиль, переносит его, возвращает пластины в исходное положение и выполняет операцию снова. Две линии показывают воспроизводимость выбранной процедуры. Они не позволяют без дополнительных измерений назвать инструмент метрологически точным или присвоить ему класс.
Если результат зависит от отдельного участка пластин, укажите этот участок. Если меняется при переносе, запишите состояние фиксатора или способ удержания. Подробное наблюдение проще исправить, чем замечание «плохой шаблон», которое не сообщает поставщику ни условия проверки, ни характер отклонения.
Для партии с несколькими длинами план контроля должен охватывать выбранные исполнения. Объём выборки и критерии согласуют по заказу. Один успешно работающий образец 120 мм не подтверждает состояние модели 500 мм, особенно когда они имеют разную схему тары и транспортной защиты.
Ассортимент, который объясняет свою пользу
Магазину стоит описывать шаблон через действие и подтверждённые размеры. Название, фотография рабочего ряда и короткая схема переноса помогают покупателю гораздо больше, чем обещание экономии времени без условий. Величину экономии нельзя назвать числом, пока она не измерена для определённой операции.
При сравнении поставщиков используйте одинаковые контрольные профили и одинаковую процедуру переноса. В листе требований закрепите нужные размеры, полезную рабочую зону и способ удержания. Общую структуру документа удобно взять из примера спецификации товара, добавив фотографии профиля и результата.
Закупка готова к согласованию, когда понятны различия восьми исполнений, смысл упаковочных чисел и функция каждого выбранного размера. Продавец знает, какие параметры выяснить у клиента; склад различает длину и поперечный размер; поставщик понимает, как проверяется перенос. Эта связка позволяет расширять ассортимент по реальным задачам, сохраняя технические обещания в пределах подтверждённых данных.
При выдаче первой партии торговым точкам приложите один учебный профиль и краткое описание демонстрации. Одинаковый показ помогает продавцам объяснять назначение разных размеров без свободного толкования глубины, материала и точности. Полученные от покупателей вопросы возвращайте закупщику с указанием конкретного исполнения.
Для поставки разметочного инструмента оптом передайте размеры выбранных шаблонов, условия проверки и фотографии образцов. В калькулятор поставки внесите количество изделий и параметры подтверждённой упаковки. Отдельно запросите сведения о фиксации пластин и рабочей глубине, если их нет в карточке. Так расчёт партии сохранит связь с проверяемым товаром и не добавит неподтверждённых характеристик.
